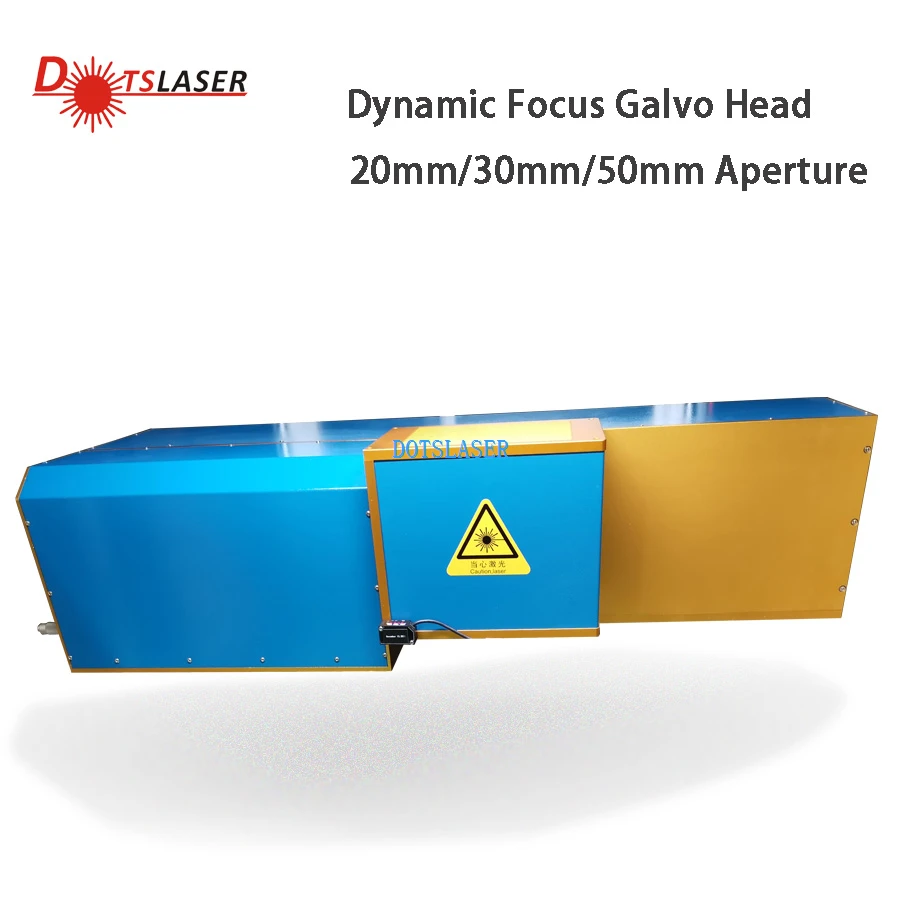

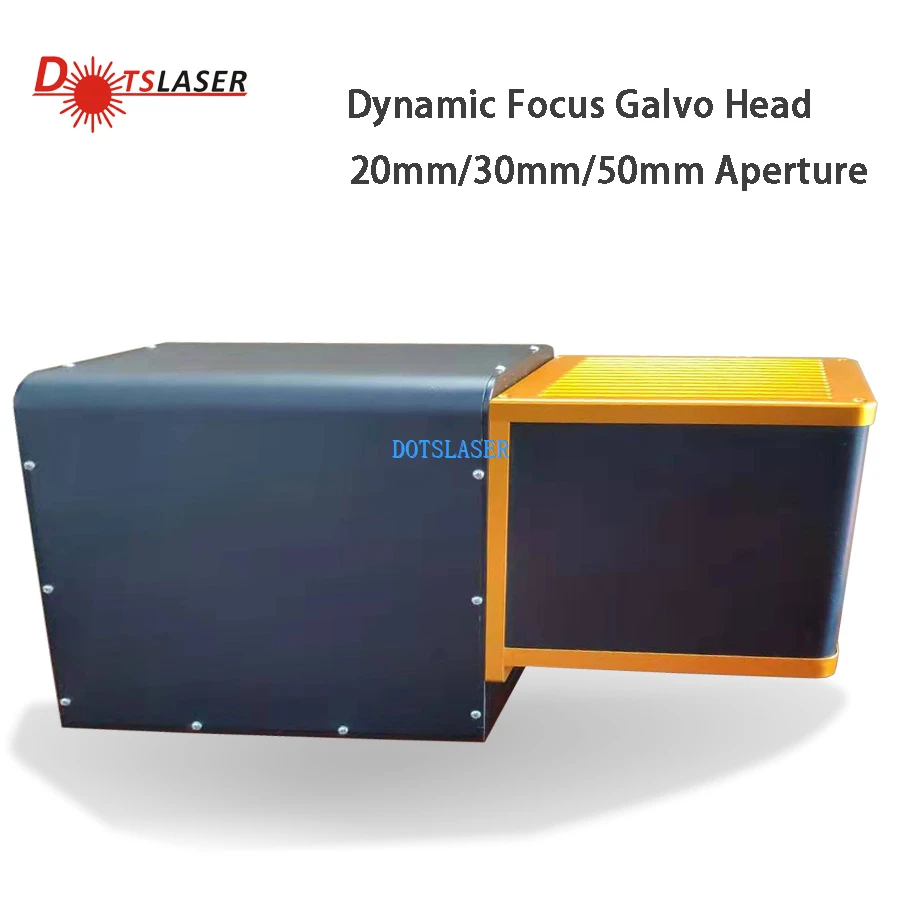

CO₂ LASER SCAN HEAD
CO₂ LASER SCAN HEAD
Produktbeskrivning
CO₂ LASER SCAN HEAD, även känt som en Galvo -skanner eller Galvanometer -skanner, är en nyckelkomponent i Co₂ -lasermarkerings- eller graveringssystem. Det ansvarar för att noggrant omdirigera laserstrålen på materialet som graveras av snabbt och exakt rörliga speglar. Dessa skannrar är specifikt utformade för att arbeta med co₂lasrar, som vanligtvis används för markering och graveringsmaterial som trä, akryl, glas, papper, läder och mer.
Co₂ laserskanningshuvuden består av följande huvudkomponenter:
Galvanometermotorer
Dessa motorer styr speglarnas position genom att konvertera elektriska signaler till mekanisk rörelse. Galvanometer Motors av hög kvalitet möjliggör snabba och exakta rörelser, vilket resulterar i snabbare graveringshastigheter och förbättrad noggrannhet.
Speglar
Speglarna i skanningshuvudet är ansvariga för att reflektera och rikta laserstrålen på materialet. De bör vara gjorda av ett material som är mycket reflekterande för co₂ -laservåglängder, vanligtvis med en guld- eller dielektrisk beläggning, för att upprätthålla energinivåerna förknippade med co₂lasrar.
Lins
Linsen inuti skanningshuvudet är ansvarigt för att exakt fokusera laserstrålen på materialet, vilket resulterar i rena och exakta märken eller graveringar. Denna teknik gör det möjligt för oss att skapa vackra och komplicerade mönster på ett brett utbud av material med lätthet och precision.
Kontrollelektronik
Kontrollelektroniken underlättar effektivt kommunikation mellan viktiga komponenter i lasermarkeringssystemet såsom Galvo -skannern, laserkällan och kontrollprogramvaran.
CO₂ -laserskanningshuvudet har låg drift, hög positioneringsnoggrannhet och pålitlig och stabil drift, med utmärkt total prestanda. Det kan rymma linser med olika våglängder och effektnivåer och kan uppfylla de flesta av applikationskraven, vilket säkerställer långsiktig systemstabilitet.
Co₂ -laserskanningshuvudet genomgår strikt materiell inspektion och använder en mogen tillverkningsprocess. Det oscillerande spegelsystemet är ett servokontrollsystem med hög precision och höghastighet som består av ett körkort och höghastighets oscillerande motor, främst används för lasermarkering, laser intern gravering, scenbelysningskontroll, laserstansning och mer. Det har ett justerbart markeringsområde, snabb responstid, hög markeringshastighet och god tätningsprestanda för den optiska vägen. Artikeln bör upprätthålla en positiv ton och undvika negativt innehåll.
Produktparametrar
| Lasertyp | 10600NM RF CO2laserkälla |
| Arbetsfält | 300 × 300 mm ~ 1200 × 1200mm |
| Inmatning av strålstorlek | 2,5 ~ 10 mm |
| X & Y -axlar speglar bländarstorlek | 20mm/30mm/50mm |
| Linjemarkeringshastighet | Mindre än eller lika med 8, 000 mm/s |
| Placeringshastighet | 1 00, 00mm/s |
| Skrivhastighet | 125cps |
| Stegresponstid (1% av full skala) | 940us |
| Stegresponstid (10% av full skala) | 1500us |
| Spårningsfeltid | Mindre än eller lika med 440us |
| Fel och precision | Linearitet 99,9% |
| Repeterbarhet (RMS) | ＜ 8μRad |
| Få fel | ＜ 5mrad |
| Nollförskjutning | ＜ 5mrad |
| Långsiktig drift under 8 timmar | ＜ 0. 5mrad |
| Drift | ＜ 40 ppm/ examen |
| Nolldrift | ＜ 15μRad/ examen |
| Förpackningsuppgifter | Exporterad träfodral eller enligt dina krav |
| Garanti | 1 år |
| Efterförsäljningstjänst tillhandahålls | Online -stöd |
|
Kraft och signal
|
|
| Ingångsspänning | ± 24VDC |
| Nominell ström | 4A |
| Gränssignal | |
| Digital | Xy 2-100 |
| Maskinskanningsvinkel | ± 12,5 grader |
När du väljer ett Co₂ -laserskanningshuvud, överväg faktorer som skanningshastighet, precision och bländarstorlek baserat på de specifika kraven i ditt projekt. Dessutom är kompatibilitet med ditt lasersystem och kontrollprogramvara avgörande för smidig drift. Slutligen kan du välja ett ansedd varumärke säkerställa kvalitet, tillförlitlighet och livslängd för ditt Co₂ -lasermarkering eller graveringssystem.
CO₂ LASER SCAN HEAD Det är ett viktigt komponenttillbehör för lasermarkeringsmaskinen, som har egenskaperna för hög effektivitet för kartläggning, god grafisk noggrannhet och ingen distorsion, vilket förbättrar kvaliteten och hastigheten för lasermarkering. Det uppnår en ny nivå av skanningshastighet och upprepad positioneringsnoggrannhet. Vi optimerar exakt och beställer alla optiska komponenter för att garantera de bästa parametrarna för fokuskvalitet och stabila processer.
1. Service för kvalitetssäkring och efterförsäljning
Utrustningens garanti ska vara 12 månader sedan utrustningen används av kunderna, installationen och felsökningen är klar och utrustningen accepteras av förfrågan. DOTSLASER bifogar stor betydelse för produktens efterförsäljning, när produkten har levererats till användaren upprättade företaget omedelbart användaren efter försäljningstjänster och spårar regelbundet användarens produktanvändningsstatus, löser och svarar på alla användarens problem, fick användarens meddelandedokument om utrustningsfel, företagets arbetare kan göra ett snabbt svar inom 2 timmar. Om telefonledningen är svår att felsöka kan vårt företags tekniska personal anlända till kundwebbplatsen inom 24 timmar för att ge support.
2. Installation och felsökning
Innan maskininstallation kommer vår fabrik att erbjuda dig en grundläggande strukturinstallationsfil, det goda behovet 2 veckors leverans till dig där, ingenjörerna för Dotsslaser kommer till din webbplats och inspekterar maskinen igen. Bekräfta alla villkor uppfyller utrustningen och driftsättningskraven för utrustningen, utrustningen kommer att transportera i tid. Installations- och driftsättningstiden för utrustningen är ungefär fem arbetsdagar, de första tre dagarna är anslutna till användningen av systemet och systemet är i drift efter serviceprojektet. Ingenjören kommer att utbilda kvalificerade operatörer på grundläggande underhållsförfaranden och allmänna driftsegenskaper för utrustningen under de kommande två dagarna
3. Servicestöd
Om det har några problem med någon del av systemet under garantiperioden, är DOTSLAS-välutbildade servicetekniker redo att tillhandahålla mobiltelefonsamtal eller börja service på plats, om maskinen har några problem under garantiperioden, vänligen kontakta oss direkt !
