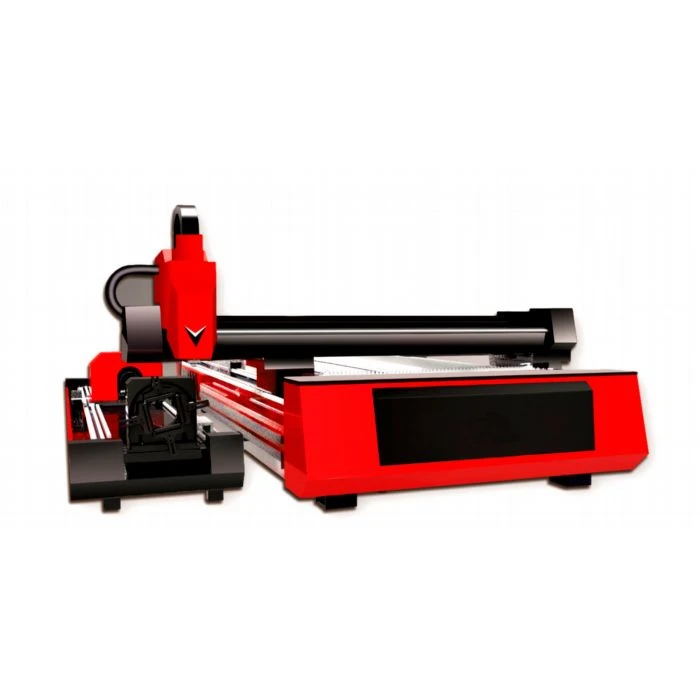

Laserskärningsmaskinsystemet består i allmänhet av en lasergenerator, en (extern) strålöverföringskomponent, en arbetsbänk (maskinverktyg), ett numeriskt kontrollskåp för mikrodatorer, en kylare och en dator (hårdvara och programvara).
1) Maskinens huvuddel: maskinens maskindel, den mekaniska delen som inser X-, Y- och Z-axlarnas rörelse, inklusive skärplattformen. Den används för att placera arbetsstycket som ska skäras och kan flytta det korrekt och exakt enligt kontrollprogrammet, vanligtvis drivet av en servomotor.
2) Lasergenerator: en anordning som genererar en laserljuskälla. För laserskärning, med undantag för några tillfällen där YAG-solid state-lasrar används, använder de flesta av dem CO2-gaslasrar med högre elektrisk-optisk omvandlingseffektivitet och högre uteffekt. Eftersom laserskärning kräver hög strålkvalitet kan inte alla lasrar användas för skärning. Gaussian-läget är lämpligt för mindre än 1500W, lågbeställningsläge koldioxidlasrar 100W-3000W och multimode över 3000W.
3) Yttre optisk väg: Brytningsspegel, som används för att styra lasern i önskad riktning. För att förhindra att strålbanan inte fungerar måste alla speglar skyddas av ett skyddskåpa, och en ren positiv tryckskyddsgas bör införas för att skydda linsen från förorening. En uppsättning linser med god prestanda kommer att fokusera en stråle utan divergensvinkel till en oändligt liten plats. I allmänhet används en lins med en brännvidd på 5,0 tum. 7,5-tumslinsen används endast för tjocka material >12 mm.
4) Numeriskt styrsystem: styr maskinens verktyg för att realisera rörelsen hos X,Y, Z-axeln och styr även laserns uteffekt.
5) Reglerad strömförsörjning: ansluten mellan lasern, CNC-maskinen och strömförsörjningssystemet. Spelar främst en roll för att förhindra störningar från externa kraftnät.
6) Skärhuvud: Det innehåller huvudsakligen delar som hålighet, fokuseringslinshållare, fokuseringslins, kapacitiv sensor och extra gasmunstycke. Skärhuvudet används för att driva skärhuvudet att röra sig längs Z-axeln enligt programmet och består av en servomotor och en skruv eller växel och andra transmissionsdelar.
7) Manöverbord: används för att styra hela skäranordningens arbetsprocess.
8) Vattenkylare: används för att kyla lasergeneratorn. En laser är en apparat som omvandlar elektrisk energi till ljusenergi. Till exempel är omvandlingshastigheten för en CO2-gaslaser i allmänhet 20%, och den återstående energin omvandlas till värme. Kylvattnet tar bort överskottsvärmen för att lasergeneratorn ska fungera normalt. Kylaggregatet kyler också maskinens yttre ljusvägsreflektor och fokuseringsspegel för att säkerställa stabil strålöverföringskvalitet och effektivt förhindra att objektivet deformeras eller bryts på grund av överdriven temperatur.
9) Gasflaskor: Inklusive laserskärningsmaskin som arbetar med medelstora gasflaskor och extra gasflaskor, som används för att komplettera industrigasen för lasersvängning och leverera hjälpgas till skärhuvudet.
10) Luftkompressor, luftlagringstank: förse och förvara tryckluft.
11) Luftkyltork, filter: används för att leverera ren och torr luft till lasergeneratorn och strålbanan för att hålla banan och reflektorn fungerar normalt.
12) Ventilationsdammuppsamlare: utvinna rök och damm som genereras under bearbetningen och utför filtreringsbehandling, så att avgasutsläppet uppfyller miljöskyddsstandarderna.
13) Slaggurladdningsmaskin: ta bort rester och rester som genereras under bearbetningen.
