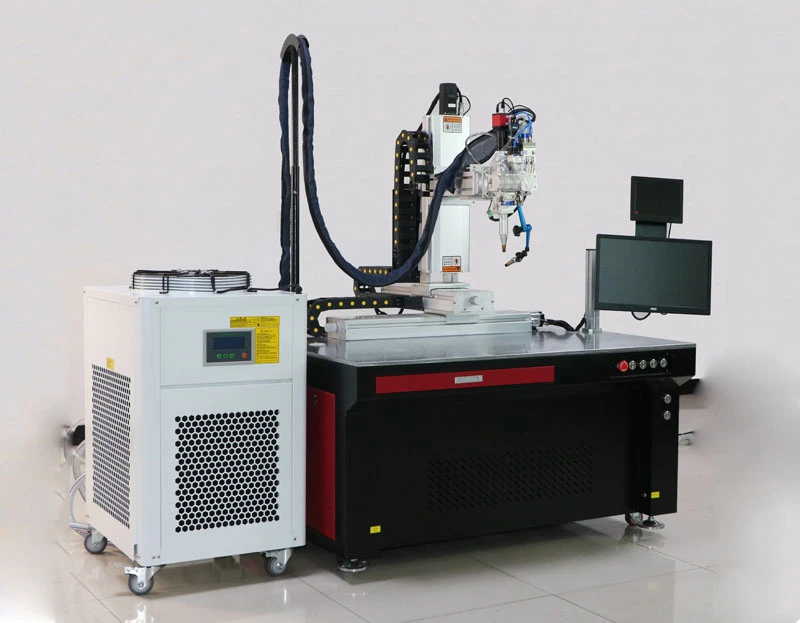

Kontinuerligt lasersvetssystem
Kontinuerligt lasersvetssystem
Produktbeskrivning
Vi är glada över att presentera vårt toppmoderna kontinuerliga lasersvetssystem, en banbrytande teknik designad för att tillhandahålla effektiva, exakta och högkvalitativa svetslösningar för ett brett utbud av material och applikationer. Detta avancerade system är väl lämpat för industrier som fordon, flyg, elektronik, medicin och mer.
Nyckelfunktioner
Höga svetshastigheter
Höghastighetsdrift, vilket gör att du snabbt kan smälta samman material och uppnå effektiv produktion utan att ge avkall på svetskvalitet eller precision.
Precision och kvalitet
Minimala värmepåverkade zoner (HAZ) och låg termisk distorsion i arbetsstyckena, vilket resulterar i exakta, rena och höghållfasta svetsar.
Mångsidig materialkompatibilitet
Rostfritt stål, aluminium, koppar och även vissa plaster. Denna mångsidighet gör den lämplig för olika industrier och applikationer.
Minimalt underhåll och lång livslängd
Lågt underhåll och komponenterna är byggda för hållbarhet. Minimikostnad, hjälper till att förlänga systemets livslängd, vilket ger en pålitlig och stabil prestanda.
Automation och integration
Systemet kan enkelt integreras i produktionslinjer och är kompatibelt med olika typer av automationsprocesser.
Användarvänligt gränssnitt
Den lättanvända programvaran och det intuitiva användargränssnittet låter operatörer mata in svetsparametrar, hantera profiler och övervaka svetsprocessen.
Tekniska parametrar för kontinuerligt lasersvetssystem
|
Enhetsmodell |
DSLW-1000W-GXLX |
DSLW-1500W-GXLX |
DSLW-2000W-GXLX |
|
Laser typ |
fiberoptisk laser |
||
|
Laser våglängd |
1080nm ±5nm |
||
|
Sportläge |
Kontinuerlig/modulering |
||
|
Justera frekvensen |
1000HZ |
||
|
Fokusomfång |
150-250mm Valfritt |
||
|
Fiberkärnas diameter |
50-100um |
||
|
Fiberlängd |
10m |
||
|
Spektroskopisk metod |
Precisionsenergispektroskopi eller höghastighetstidsspektroskopi |
||
|
Ljusläge |
QCW/PWM/CW |
||
|
Sikt- och positioneringssystem |
Rödljus |
||
|
Svetspistolhuvud |
WXS -ND15 |
||
|
Märkeffekt |
3,5KW |
4.8KW |
7.5KW |
|
Kylarens kylkraft |
1.5P |
||
|
Kylmetod vattenkylning omgivande temperatur |
20 grader -40 grader |
||
|
Spänning |
220V ±5V 50Hz/40A |
||
|
Mått/Nettovikt |
Värddator: 600 × 1200 × 1200 mm |
243 kg |
|
|
Kylare: 550 ×550 ×850 mm |
80kg |
||
Produkter Applikationer
Biltillverkning och reparation
Gjutprocess, målningsprocess, löpande bandprocess och inspektionsprocess.
01
Flyg- och rymdkomponenter
Turbinblad, strukturella komponenter, flygplanspaneler
02
Elektroniktillverkning
Kretskort, kontakter, höljen
03
Produktion av medicintekniska produkter
Kirurgiska instrument, implantat, proteser.
04
Allmän metallbearbetning och tillverkning
Plåtmontage, rörsystem, verktyg
05
Sanitär industri
Ventiler, T-stycken, reducerare, vattenrörsskarvar, batteriindustri: batteripaket, litiumbatteriers elektroder,
06
Glasbågsindustri
Rostfritt stål, titanlegering och andra material för glasögonspänne, exakt svetsning av yttre ram och andra positioner,
07
hårdvaruindustrin
Vattenkokare, vattenkopp, impeller, skål i rostfritt stål, diod, aluminiumlegering, sensor, dörrhandtag, hylla, mobiltelefonbatteri, etc.
08
varför välja oss?
Upplev den kraftfulla prestandan och precisionen hos vårt kontinuerliga lasersvetssystem och förvandla dina tillverknings- och produktionsprocesser.
Tveka inte att kontakta oss om du har några frågor, behöver mer information eller vill boka en demonstration. Lyft dina svetsoperationer och uppnå överlägsna resultat med vårt avancerade kontinuerliga lasersvetssystem.
en enda lösning
professionellt team
hög kvalitet
Huvudsakliga tekniska egenskaper och prestanda
 1. Styrsystemet är ett professionellt fyraxligt styrsystem skräddarsytt för lasersvetsning. Den har kraftfull PC-kontroll och är lätt att programmera, felsöka och underhålla. Den kan utföra automatisk eller halvautomatisk punktsvetsning, stumsvetsning, sömsvetsning och tätningssvetsning. Svetsning av plana räta linjer, bågar och godtyckliga banor; |
| 2. Systemet är enkelt och pålitligt att använda, lätt att kontrollera, enkelt att använda, lätt att lära sig, lätt att förstå och lätt att använda för användare; |
| 3. Utrustad med automatiskt arbetsbord med 3-axel, superstort arbetsbord, plattform XY-dubbelaxlad motoriserad modul, Z-axeln använder en avstängd bromsmotor och kan utrustas med roterande axel när det är dags. För specialformade tredimensionella produkter kan den realisera 3D-lasersvetsning, snabb hastighet, lång livslängd, hög noggrannhet. |
| 4. Anpassade automatiserade verktygsfixturer kan kombineras med monteringslinjer, fotoelektriska sensorer, pneumatiska fixturer och andra kombinationer för helautomatisk bearbetning för att uppnå massproduktion av produkter. |
| 5. Den kan utföra tidsdelning eller energidelning, lämplig för applikationer vid olika bearbetningstillfällen, multistationsbearbetningsapplikationer och kan användas i stor utsträckning i lasersvetsning såsom punktsvetsning, kontinuerlig svetsning och flexibla bearbetningsindustrier. |
| 6. Stöd flerkanalig optisk fiberutgång för att förbättra svetseffektiviteten, spara utrustningskostnader och minska utrymmet. Du kan välja flera optiska fibrer för att mata ut ljus i tid, eller för att mata ut ljus samtidigt enligt behoven, eller någon kombination av de två, så att det kan utföras. Multi-beam simultan processing och multi-station processing ger förutsättningar för mer exakt svetsning; |
| 7. Efter att lasern passerat genom den optiska fibern blir punkten mer enhetlig och stabil, vilket förbättrar svetskvaliteten. Efter att laserstrålen har fokuserats kan en liten fläck erhållas, effekttätheten är hög och den kan placeras exakt. Den kan appliceras på monteringssvetsning av mikro- och små arbetsstycken i massautomatiserad produktion. |
| 8. Strukturen och arbetsprincipen för varje komponent |
produktnyckelteknologier

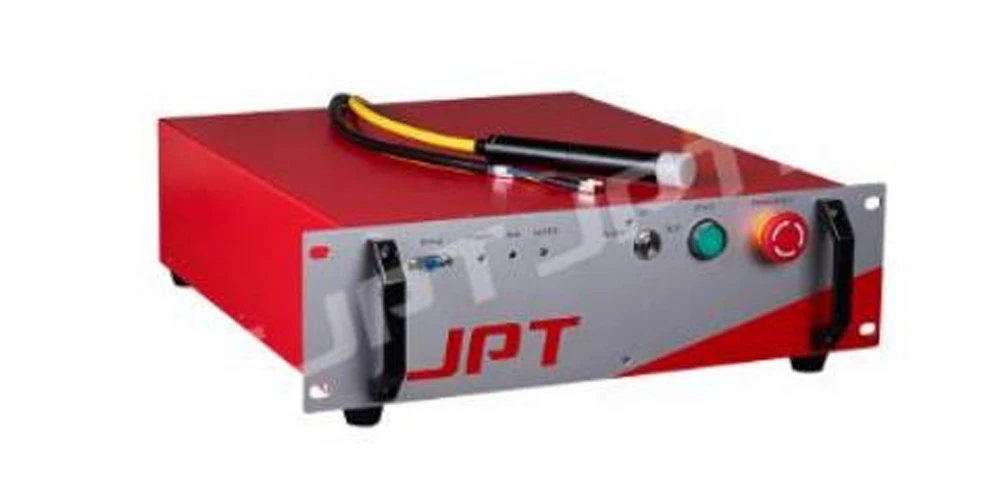

Fiber kontinuerlig laserkälla

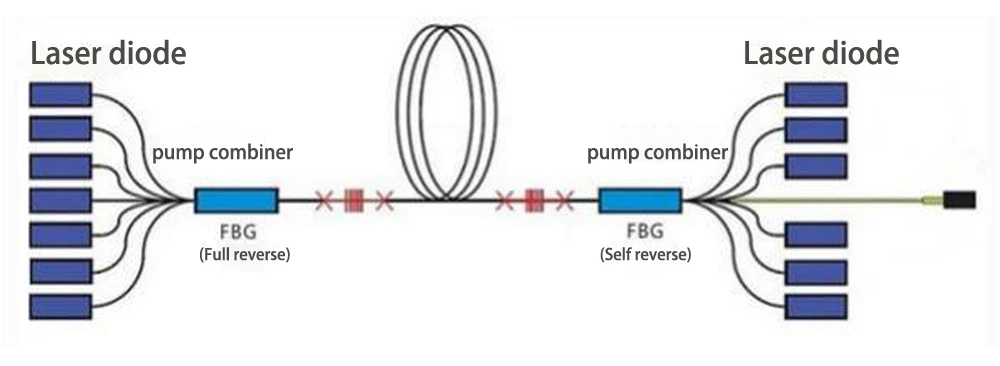

1)Fiberlaserkällan består huvudsakligen av pumpkälla, kopplare, sällsynt jordartsmetalldopad fiber, resonanshålighet och andra komponenter.
Pumpkällan är sammansatt av en eller flera högeffektlaserdioduppsättningar. Pumpljuset som emitteras av den kopplas in i den sällsynta jordartsmetalldopade fibern som förstärkningsmedium genom en speciell pumpstruktur, och fotonerna vid pumpvåglängden absorberas av det dopade fibermediet.
2) Verktyg
För att rengöra den optiska fiberkontakten behöver du rengöra följande utrustning:
a. Puderfria gummihandskar eller fingersängar
b. Luddfri fiberoptisk rengöringsduk och bomullspinne
c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)
Tryckluft (ingen olja, inget vatten)
d. mikroskop
5. Ljuskälla (ficklampa eller mobiltelefonindikator)
Den unika laserkontrollboxen har också tre ljusutgångslägen: QCW (kvasikontinuerlig), PWM (puls) och CW (kontinuerlig).
Anslutningsytan är mer sammansmält och har ett jämnare utseende.
Lådtyp skyddslins för snabbt och enkelt byte.
För 4 6%-rören och vatteninloppet och -utloppet är det nödvändigt att se till att fokuseringsspegeln inuti pistolkroppen garanterar en viss temperatur för att göra svetseffekten mer stabil.
Argon munstycke:Det kan oxidera svetsytan från vilken vinkel som helst, vilket gör svetsytan slätare
och vackrare.
Belysningslampa:Använd en blå spotlight för att göra bilden tydligare och underlätta positionering och
observation.
Underhåll och felsökning
Inspektion och rengöring av optiska fiberkontakter är viktiga frågor:
Innan du använder laserns optiska fiberkontakt, kontrollera att skyddslinsen är ren och skadad. Användning av en dammig eller skadad optisk fiberkontakt kommer att orsaka allvarlig skada på lasern.
Dotslasr Laser tar inget ansvar för skador på lasern orsakade av användning av orena fiberanslutningar. Om fiberanslutningen manipuleras privat kommer produkten inte längre att åtnjuta Dotslasers garantirättigheter.
Vänligen använd puderfria handskar eller rengöringsprodukter för fingersängar i en hygienisk miljö. Om fiberkontakten skadas på grund av felaktig användning eller användning av felaktiga rengöringsprocedurer eller kemikalier, kommer DOTSLaser inte att ge garanti. Vid rengöring måste koncentrationen av absolut etanol vara större än 99,5 %.
Guangzhou Dotslaser Co.,Ltd. är ett högteknologiskt företag specialiserat på utveckling och tillverkning av laserformsvetsmaskiner, lasermarkeringsmaskiner, laserskärmaskiner, automatiska lasersvetsmaskiner, fiberlasersvetsmaskiner och annan utrustning. Företaget har ett professionellt FoU-, produktions- och försäljningsteam, som samlar andra typer av laserutrustningsteknologi för märken, genom kontinuerlig innovation och förbättring, har det blivit en utmärkt tillverkare inom laserindustrin.
DOTSLASER laserutrustning är spridd över hela landet. Vi följer principen om "kvalitet vinner marknaden, integritet bygger varumärke", strävar efter trovärdighet med kvalitet, överlever med trovärdighet, fördelar med ledning och utveckling med fördelar, och vi är ytterligare engagerade i produktutveckling och kvalitet Förbättra och förbättra servicesystem, etc., för att ge kunderna mer kompletta tjänster av högre kvalitet.
01
Hög kvalitet
Integrerad fabriksstyrka för att stödja alla typer av maskinanpassning, med pappersbas, glasbas, kirurgiska instrument, flyg.
02
Avancerad utrustning
Vår fabrik producerar professionell fiberlasermarkeringsmaskin, UV-lasermarkeringsmaskin, laserskärmaskin och lasersvetsmaskin, etc.
03
Professionellt team
Vår fabrik äger professionell säljare och maskindesigners, erbjuder bästa tjänster för kunderna.
04
Anpassad service
Vår affärsprincip är: "Kunden först, kvalitet först, rykte först". Kundnöjdhet är vår största drivkraft.

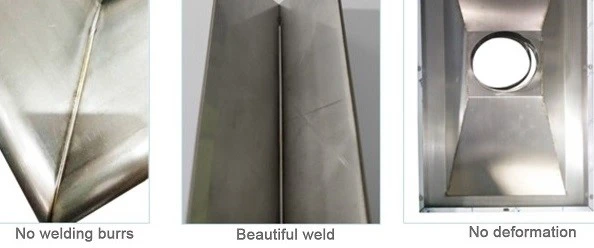

Prover
Frakt och paket
Dagligt underhåll
● Efter avslutat arbete, se till att golvet är rent. Rengör sedan maskinen inklusive maskinens yta, det optiska systemets hölje, monitorns yta, arbetsbordet och så vidare.
● Stäng av varje del och huvudströmförsörjning när de är rena.
● Kontrollera linsen regelbundet för damm. När den är ren, använd bomullsullen med mer än 95 % alkohol av medicinsk kvalitet för att torka medurs från mitten av linsen. När du behöver flytta maskinen för att undvika stötar. Kontrollera anslutningskabeln enligt kabellistan.
1. Kvalitetssäkring och service efter försäljning
Garantitiden för utrustningen ska vara 12 månader sedan utrustningen används av kunderna, installationen och felsökningen är klar och utrustningen har godkänts av efterfrågaren. Dotslaser lägger stor vikt vid eftermarknadsservicearbetet för produkten, när produkten väl har levererats till användaren upprättade företaget omedelbart användarens kundservicefil och spårar regelbundet användarens produktanvändningsstatus, löser och svarar på alla problem med användaren, fick användarens meddelandeinformation om utrustningsfel, kan företagets anställda göra ett snabbt svar inom 2 timmar. Om telefonvägledningen är svår att felsöka kan vårt företags tekniska personal komma till kundplatsen inom 24 timmar för att ge support.
2. Installation och felsökning
Innan maskininstallation kommer vår fabrik att erbjuda dig en grundläggande strukturinstallationsfil, det goda behöver 2 veckors leverans till dig där, ingenjörerna från Dotslaser kommer till din plats och inspekterar maskinen igen. Bekräfta att alla villkor uppfyller installations- och idrifttagningskraven för utrustningen, utrustningen kommer att transporteras i tid. Installations- och idrifttagningstiden för utrustningen är cirka fem arbetsdagar, de första tre dagarna är kopplade till användningen av systemet och systemet är i drift efter serviceprojektet. Ingenjören kommer att utbilda kvalificerade operatörer i grundläggande underhållsprocedurer och allmänna driftsegenskaper för utrustningen under de kommande två dagarna
3. Servicesupport
Om det har några problem med någon del av systemet under garantiperioden, är Dotslaser välutbildade serviceingenjörer redo att ge mobiltelefonsamtal eller påbörja service på plats, om maskinen har några problem under garantiperioden, vänligen kontakta oss direkt !
