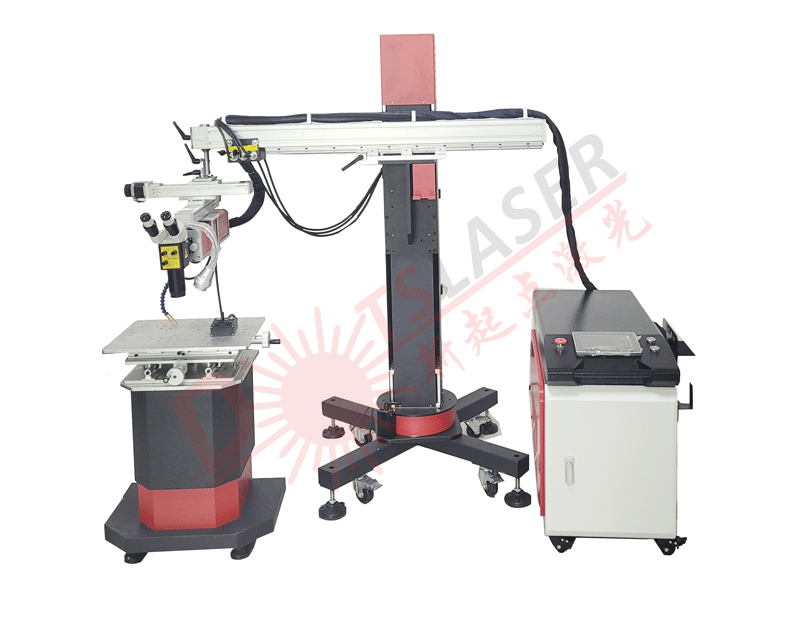

Formfiberlasersvetsmaskin

Mold Fiber Laser Welding Machine är den nuvarande avancerade svetsutrustningen. Det är en speciell svetslaserutrustning speciellt designad för formindustrin. Den används för att reparera precisionsformar och reparera fel orsakade av produkttillverkning.

Send Inquiry

Product Introduction

Formfiberlasersvetsmaskin

Produktbeskrivning

Formfiberlasersvetsmaskin är en revolutionerande produkt inom svetsteknikområdet. Den använder avancerad laserteknik för att tillhandahålla högkvalitativ och precisionssvetsning för olika formar. Mögelfiberlasersvetsmaskin är den nuvarande avancerade svetsutrustningen. Det är en speciell svetslaserutrustning speciellt designad för formindustrin. Det används för att reparera precisionsformar och reparera fel orsakade av produkttillverkning. Med sin kompakta struktur och användarvänliga gränssnitt är det ett mångsidigt verktyg för att svetsa olika material som rostfritt stål, aluminium och mässing.

Fördelar med Mold Fiber Lasersvetsmaskin

1. Efter att lasern passerat genom den optiska fibern blir punkten mer enhetlig och stabil, vilket förbättrar svetskvaliteten. Efter att laserstrålen är fokuserad, har en liten ljuspunkt hög effekttäthet och kan placeras exakt. Den är speciellt optimerad för mögelreparation, med starkare relevans och bättre effekt.

2.Adoptera avancerat automatiskt skuggsystem eliminerar stimuleringen av lasern på personalens ögon under arbetet.

3.CCD-kamerasystem med mikroskop och rörlig X-axel för högpositionssvetsning.

4. Den tredimensionella bommen kan hjälpa dig att lösa problemet med reparation av stor form utan att flytta formen, och joysticken styr översättningssteget (200 mm×300 mm automatisk översättningssteg). Det är lätt att realisera laserreparation av stora formar och superstora formar med vassa verktyg, lång livslängd och hög precision;

5. Högprecisionsmärkning, snabb, gravyrdjup som kan kontrolleras.

6.Arbetsbordet kan vara motoriserat eller manuellt.

7.Spotstorleken har justerats specifikt oberoende.

Ansökningar

Mold Fiber Laser svetsmaskin används i olika 3C elektroniska digitala produkter, mobiltelefoner, leksaker, bilar, motorcyklar och andra formtillverknings- och formningsindustrier.

Användningen av lasersvetstråd för att reparera formen kan återanvända den använda formen igen, vilket avsevärt sparar produktionskostnaden för formen och förbättrar arbetseffektiviteten.

Mögelfiberlasersvetsmaskinteknik kan också användas för att modifiera och göra upp produktionsdesignen eller formens storlek, förkorta produktionscykeln och tiden för formproduktutveckling.

Den är lämplig för reparation och svetsning av precisionsmekaniska anordningar, svetsning av olika metallkonstruktionsdelar och guld- och silversmycken.

Parametrar

INGA.	Namn	Formlasersvetsmaskin
1	Maskinmodell	DS-1500
2	Laserkraft	1500W
3	Laser våglängd	1080±10nm
4	Pulsbredd	1-100ms
5	Laserfrekvens	1-1000Hz
6	Justerbart område för spotstorlek	0.3-2mm
7	Kylsystem	Vattenkylning
8	Arbetsbordsresor	200x300mm
9	Nominell strömförbrukning	7KW
10	Laser modell	CW
11	Effektområde	0-100%
12	Observationssystem	Mikroskop (roterbart 360 grader) eller display
13	Skyddsgas	Argon
14	Fiberkabellängd	8m
15	Strömförsörjning	Standard trefas 220v ± 5% /50Hz/20A;
16	Kylningsmetod	Vattenkylning (dubbel temperatur och dubbel kontroll)
17	Märkeffekt	5,6 KW
18	Svetsdjup	Mindre än eller lika med 3,0 mm (beror på material)
19	Fiberkärndiameter	50 μm
20	Strömförsörjning	Strömförsörjning

produktnyckelteknologier

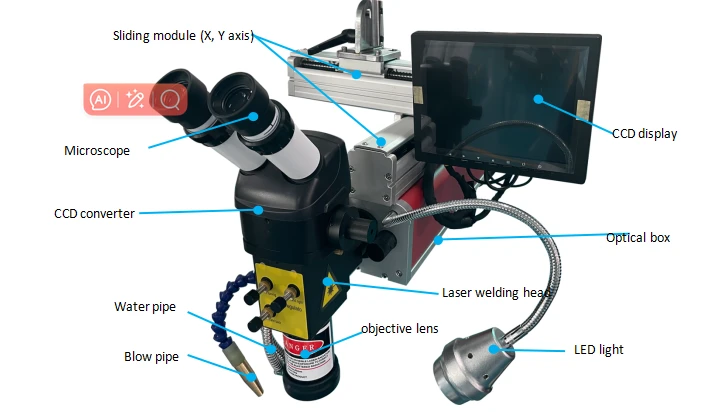

product-722-412

01.

Mikroskop: högupplöst observationsfönster, högprecisionssvetsprodukter.

Objektiv lins: laserfokusering.

Lasersvetshuvud: laserkonverteringskomponent, justera laserljusets position.

Blåsrör: skyddsgasutgång.

Glidande modul: kör laserhuvudet för att flytta framåt, bakåt, vänster och höger (elektriskt).

LED-ljus:Ljuskälla för mikroskop.

Optisk låda:Placering av fiberoptiska kablar och andra kraftkablar.

Vattenrör:Objektivt kallvattencirkulationssystem.

CCD-omvandlare:Konvertering av CCD-skärmvisning.

CCD display:Svetsfönster.

02.

Formfiberlasersvetsmaskinen är byggd med en avancerad lasergenerator som är mycket effektiv och energibesparande. Den förbrukar mindre energi samtidigt som den ger konsekventa och stabila svetsresultat. Den har också en låg underhållskostnad jämfört med traditionella svetsmaskiner, vilket sparar tid och pengar på lång sikt.

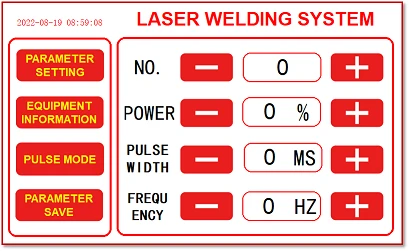

Kontrollpanelens funktioner

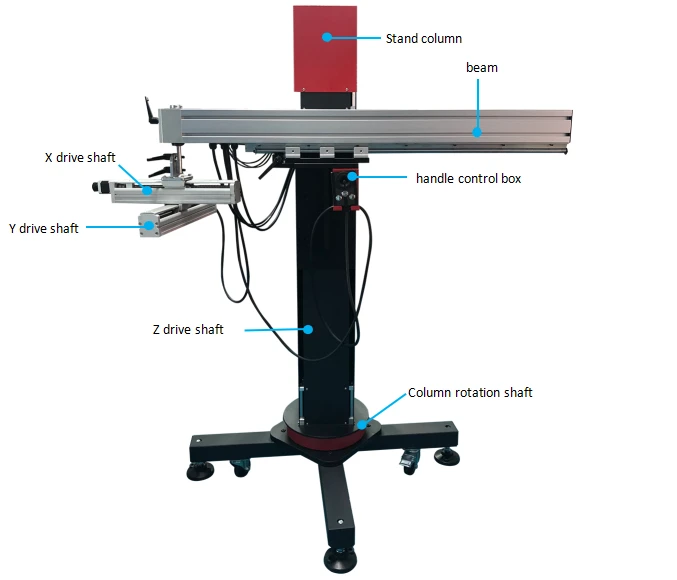

Övergripande strukturdiagram

Garanti och efterförsäljning

a. Garanti

Ett år för laserkälla, ett år för andra tillbehör, såsom galvohuvud, lins, styrkort, strömförsörjning, förbrukningsdelar är inte i garanti, såsom tangentbord och mus.

DOTSLASER lovar att underhålla produkter som produceras och skickas enligt ett formellt kontrakt, och garanterar att varje reparerad maskin kommer att fungera bra om den används på rätt sätt.

DOTSLASER har rätt att reparera eller byta ut en produkt under garantiperioden om den har ett material eller tekniskt problem. Vi tar betalt för underhållet under normala omständigheter. Det blir gratis om maskinen har speciella problem.

b. Garantiomfattning

DOTSLASER kommer inte att tillhandahålla gratis garantiservice i följande fall: produkt eller delar är skadade på grund av modifiering, demontering, förbättring utan tillstånd; produkt eller delar är skadade på grund av nödsituation eller försumlighet; produkt eller delar är skadade på grund av bristande bevarande ……kunder har ansvaret att lära sig anvisningarna i användarhandboken och använda maskinen på rätt sätt. Skador som resulterat i onormal drift kommer inte att få garantiservice. Tillbehör omfattas inte av garantin.

Kunder bör göra en skriftlig begäran inom 30 dagar så snart de hittat ett problem som ligger inom garantiintervallet, ingen tredje part ska vara inblandad i underhållsprocessen och produkter eller delar som inte är producerade av DOTSLASER ska inte heller inkluderas.

c. Teknisk support och produktunderhåll

Kontakta Dotslasers tekniker oavsett vilka problem som uppstår vid användning, och gör en felsökning under ingenjörs ledning.

Alla produkter som väntar på reparation eller utbyte bör placeras i de fall DOTSLASER tillhandahåller, annars kommer DOTSLASER att debitera för skadan den kan orsaka.

När kunder får DOTSLASERs produkter, kontrollera om produkten är skadad och om tillbehören är kompletta eller inte.

DOTSLASER fortsätter att utveckla nya produkter, information och parametrar i denna fil kan ändras. Alla tekniska parametrar är föremål för kontraktet.

Garanti- och eftermarknadsklausuler ovan är endast för referens och är föremål för den formella kontrasten.

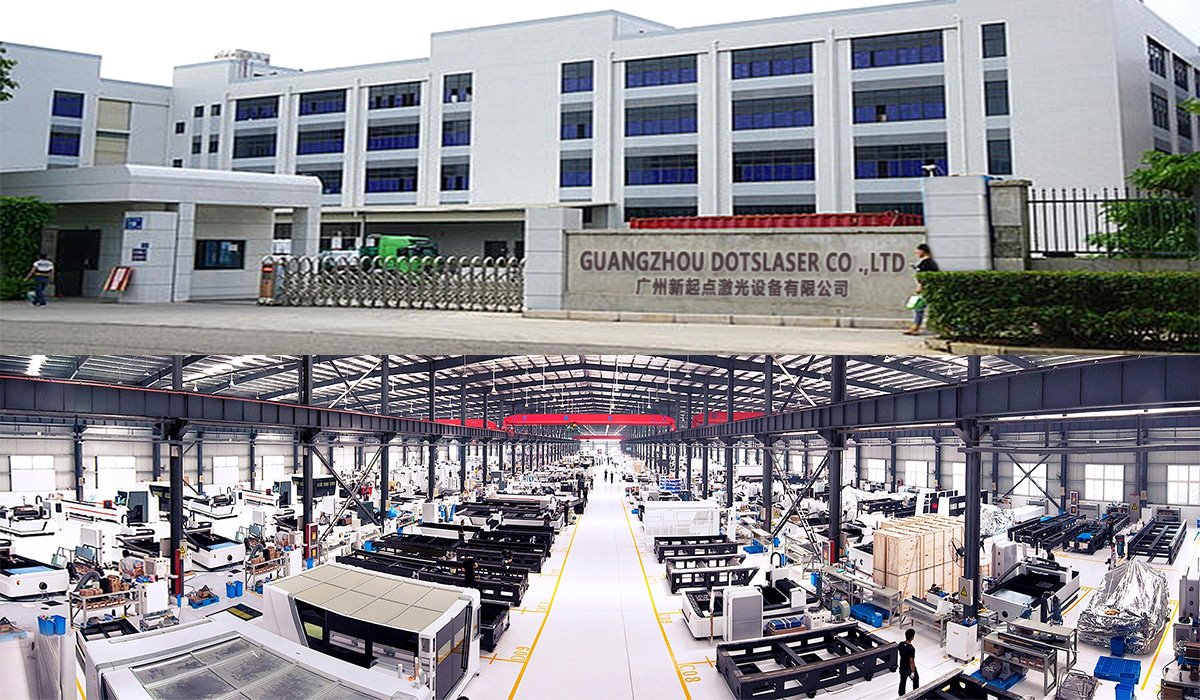

Fabrik
